金剛石鋸片刀頭的工藝選擇手法分析

2017-1-9 15:07:34 次瀏覽

　　金剛石粒度的選擇：當(dāng)金剛石粒度粗且為單一粒度時，鋸片刀頭鋒利，鋸切效率高，但金剛石結(jié)塊的抗彎強(qiáng)度下降。

　　當(dāng)金剛石粒度細(xì)或粗細(xì)粒度混合時，鋸片刀頭耐用度高，但效率較低。綜合考慮以上因素，選擇金剛石粒度為50/60目較為適宜。

　　金剛石分布濃度的選擇：在一定范圍內(nèi)，當(dāng)金剛石濃度由低到高變化時，鋸片的鋒利性和鋸切效率逐漸下降，而使用壽命則逐漸延長；但濃度過高，鋸片會變鈍。而采用低濃度、粗粒度，效率則會提高。

　　利用刀頭各部位在鋸切時的不同作用，采用不同濃度（即在三層或更多層結(jié)構(gòu)中中間層可采用較低濃度），鋸刀過程中刀頭工作上形成中間凹槽，有利于防止鋸片偏擺，從而改善石材加工質(zhì)量。

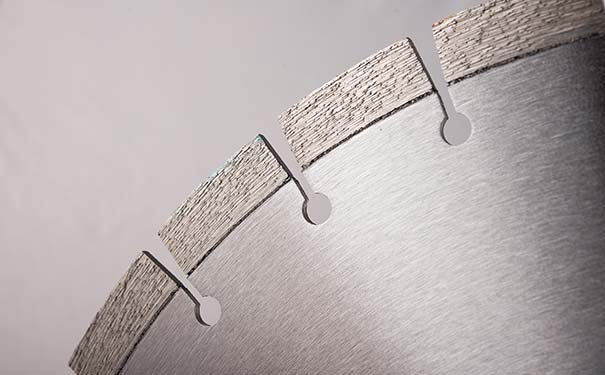

金剛石鋸片刀頭,金剛石切割片

　　金剛石強(qiáng)度的選擇：金剛石的強(qiáng)度是保證切割性能的重要指標(biāo)。過高的強(qiáng)度會使晶體不易破碎，磨粒在使用時被拋光，鋒利度下降，導(dǎo)致工具性能惡化。

　　金剛石強(qiáng)度不夠時，在受到?jīng)_擊后易破碎，難以擔(dān)負(fù)切削重任。故應(yīng)選擇強(qiáng)度在130~140n.

　　粘結(jié)相的選擇：鋸片的性能并不僅僅取決于金剛石，而是取決于金剛石與粘結(jié)劑恰當(dāng)配合構(gòu)成的刀頭這種復(fù)合材料的整體性能。

　　對于大理石等軟質(zhì)石材，要求刀頭的力學(xué)性能相對低些，可選用銅基粘結(jié)劑。但銅基粘結(jié)劑燒結(jié)溫度低，強(qiáng)度、硬度較低，韌性較高，與金剛石結(jié)合強(qiáng)度低。

　　當(dāng)加入碳化鎢（wc）時，以wc或w2c作為骨架金屬，配以適量的鈷以提高強(qiáng)度、硬度及結(jié)合特性，并加入少量熔點(diǎn)低、硬度低的cu、sn、zn等金屬作粘結(jié)相。主加成分粒度應(yīng)細(xì)于200目，添加成分粒度應(yīng)細(xì)于300目。

　　燒結(jié)工藝的選擇：隨著溫度的升高，胎體的致密化程度提高，抗彎強(qiáng)度也隨之提高，而且隨著保溫時間的延長。

　　空白胎體和金剛石結(jié)塊的抗彎強(qiáng)度先提高后降低，可選擇在800℃下燒結(jié)120s工藝來滿足性能要求。

分享到：微信新浪微博騰訊微博 QQ空間 QQ好友復(fù)制網(wǎng)址更多

關(guān)鍵詞：金剛石鋸片,金剛石鋸片刀頭,金剛石切割片批發(fā)

上一篇：金剛石切割片生產(chǎn)廠家必備的“品德”

下一篇：1999年開始專注大理石切割片研發(fā)生產(chǎn)告訴你如何選擇鋸片
